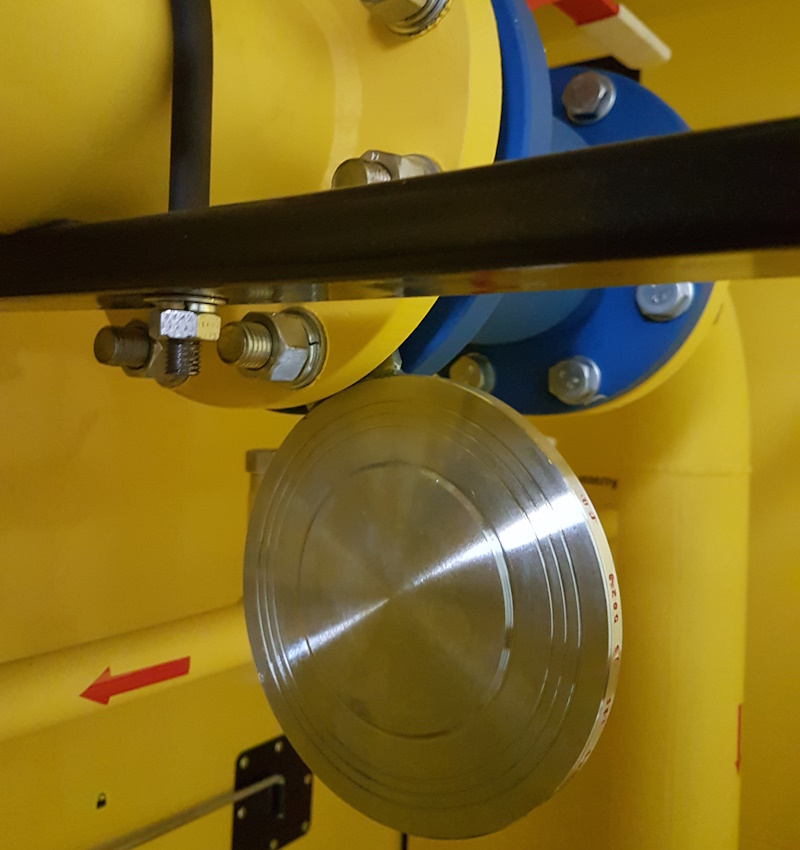

На трубопроводе поворотная заглушка выглядит деталью почти простодушной: диск, кольцо, перемычка — что тут может пойти не так? Потом приезжают на объект, начинают собирать стык и выясняется, что отверстия вроде бы те, а уплотнение уже не сходится. Или в паспорте одна история, на маркировке другая. Если заранее сверить DN, Ру, исполнение уплотнительной поверхности и материал, то заглушка поворотная фланцевая по ГОСТу из каталога завода «Реком» может нормально встать в конкретный узел и пройти проверку документации. А выбирать её только по диаметру и цене — затея так себе. Металл потом не уговоришь, что «ну почти подошло».
Нормативная база
Поворотная фланцевая заглушка, она же обтюратор, нужна для перекрытия участка трубопровода без полного демонтажа фланцевого соединения. Конструкция незамысловатая: глухой диск, кольцо с проходом и перемычка между ними. Ослабили крепёж, повернули деталь — получили нужное положение. Для ремонта, испытаний или временного отключения участка это действительно удобно.
Но тут есть нюанс, который на объекте быстро становится очевидным: сама возможность повернуть заглушку ещё не означает, что она подходит к конкретному стыку. Должны совпасть размеры, исполнение уплотнительной поверхности, давление и остальные параметры. АТК 26-18-5-93 предусматривает три исполнения поворотных заглушек и диапазон условных давлений от 1,6 до 16 МПа.
На объекте смотрят не на красивые слова в каталоге, а на конкретные документы:
- ГОСТ 12815-80 — по нему проверяют исполнение уплотнительных поверхностей;
- ГОСТ 12821-80 — здесь уже конструкция и размеры стальных приварных встык фланцев;
- АТК 26-18-5-93 и Т-ММ-25-01-06 — документы непосредственно по поворотным заглушкам, их исполнениям, размерам и обозначениям.
Фланец и заглушка — две разные позиции, и путать их документы не стоит. В заявке лучше сразу пробить DN, Ру, исполнение, материал и тип уплотнения. Чем точнее это указано, тем меньше шансов потом объяснять технадзору, почему деталь «почти подходит».
Исполнение 1
Исполнение 1 используют для соединения с уплотнительной поверхностью типа «соединительный выступ». Тут как раз не стоит исходить из логики «раз размер тот же, значит, всё сойдётся». Не сойдётся, если ответный фланец выполнен иначе или рабочие параметры не соответствуют выбранной заглушке. По АТК 26-18-5-93 для исполнения 1 предусмотрены Ру 1,6–4,0 МПа.
Перед заказом обычно пробивают:
- диаметр DN и посадочные размеры — чтобы деталь вообще села на штатные места;
- рабочее давление Ру — его берут по проекту, а не по принципу «у соседнего участка такое же»;
- какая уплотнительная поверхность стоит на ответном фланце;
- марка стали и температура рабочей среды — особенно если трубопровод работает не в комнатных условиях.
Отдельно стоит посмотреть на ответный фланец. Именно здесь чаще всего и вылезает сюрприз. В спецификации всё совпадает, а на месте выясняется, что отверстия подошли, но поверхность рассчитана под другой тип прокладки. Получается классический монтажный квест: заглушка уже приехала, люди стоят, а нужного уплотнения нет.
ГОСТ 12821-80 связывает конструкцию фланца с его присоединительными размерами и исполнением уплотнительной поверхности по ГОСТ 12815-80. Поэтому перед заказом лучше один раз открыть чертёж и всё сверить, чем потом снимать уже собранный стык.
Выступ и впадина
Исполнение 2 работает в соединении «выступ-впадина». Такая схема задаёт прокладке определённое положение и используется там, где это предусмотрено конструкцией соединения. Для исполнения 2 по АТК 26-18-5-93 диапазон составляет Ру 1,6–10,0 МПа.
Исполнение 3 — уже другая история. Оно рассчитано на прокладку овального сечения и применяется при Ру 6,3–16,0 МПа. Поэтому просто увидеть в заявке слово «заглушка» недостаточно. Нужно пробить, какое именно исполнение заложено в проекте.
Проверяют здесь не одну деталь, а весь стык:
- профиль уплотнительных поверхностей заглушки и ответного фланца;
- прокладку — её тип и материал;
- давление и температуру рабочей среды;
- состояние контактных поверхностей, особенно если оборудование уже было в работе;
- материал самой заглушки и соответствующую запись в паспорте.
Т-ММ-25-01-06 приводит исполнения 1, 2 и 3, их условные давления и обозначения конструкций с рукояткой. Поэтому по одной цифре в заявке лучше не гадать. Пять минут с чертежом — и вопрос закрыт. Иначе эти же пять минут легко превращаются в пару часов разборки уже собранного стыка.
Линза и рукоятка
На участках с повышенным давлением применяют конструкции под металлические линзовые или овальные прокладки — конкретный вариант зависит от исполнения и требований нормативной документации. Здесь контактные поверхности должны быть в порядке: без задиров, повреждений и прочих следов тяжёлой объектной жизни.
С прокладкой тоже не стоит заниматься самодеятельностью. Если конструкция рассчитана на определённый тип уплотнения, ставить вместо него первую попавшуюся прокладку из кладовки — плохая идея. Для исполнения 3 по АТК предусмотрена прокладка овального сечения.
У заглушек с рукояткой или хвостовиком есть ещё один практический момент. На бумаге повернуть диск можно. На объекте рядом может оказаться труба, стойка, кабельный лоток или кусок металлоконструкции, который внезапно мешает сделать тот самый поворот. Поэтому до монтажа проверяют:
- куда уйдёт рукоятка и не упрётся ли она в соседние конструкции;
- хватает ли места для поворота;
- предусмотрены ли контрольные отверстия и где они должны находиться;
- что происходит с хвостовиком при установке;
- есть ли нормальный доступ к крепежу для обслуживания.
АТК предусматривает ослабление шпилек при переводе заглушки из одного положения в другое и сохранение двух шпилек — фиксирующей и расположенной диаметрально. Это уже не теория из каталога: крепёж должен оставаться под контролем, пока деталь переводится в рабочее положение.
Что проверить перед монтажом
Перед сборкой стыка мастер обычно открывает паспорт, смотрит маркировку и сверяет её с рабочей документацией. Внешне заглушки могут быть очень похожи. Паспорт как раз и нужен для того, чтобы не выбирать деталь по принципу «эта вроде такая же».
Для поставки АТК предусматривает обозначение изделия, товарный знак изготовителя и номер партии. К партии должен прилагаться сертификат. Всё это проверяется до монтажа, а не тогда, когда технадзор уже стоит рядом и задаёт неудобные вопросы.
В итоге по месту должны сойтись:
- DN — условный проход;
- Ру — условное давление;
- исполнение заглушки;
- материал;
- уплотнительная поверхность;
- тип предусмотренной прокладки;
- данные паспорта и сертификата.
Если всё это совпало с проектом, заглушку можно нормально ставить в узел и не возвращаться к вопросу после сборки. А если где-то есть расхождение, лучше остановиться на этапе проверки. Фланцевый стык не любит экспериментов, особенно когда трубопровод уже под давлением.
